10类案例带你了解论文插图制作

10类案例带你了解论文插图制作

文章具体的讲解Slides仅限西电MSC内部参考，我会把供操作练习的数据表格放在这里（👉 可供练习用的数据），也欢迎观看B站技术沙龙的录播（👉BV1c5411W7U9，大家也可以直接在这个网页上观看）。

数模国赛、美赛部分论文资源（👉戳这边　密码:1yj6）

论文的内容才是重点

排版和插图只是锦上添花的

选择什么工具？为什么？

选什么工具

权重图、热力图、三维地图

  • 我为什么把它们放在一起讲？

    • 这三类图其实都是表示的相关位置的重要程度，其制作工具也是比较类似的。

    • 当权重图到达一定数量时，也就演变成了热力图。(千万别学这样做热力图，电脑会爆炸的)

  • 权重图可以用在哪里？怎么做？

    • 我一般利用Excel中的色阶工具，再利用PowerPoint进行进一步的修饰。

  • 热力图的制作方法有哪些？

    • 这里主要介绍利用三维地图的方式。

  • 三维地图怎么用？有什么注意事项？

    • 这个功能在哪儿？没有这个功能怎么办？

〔案例1〕用色阶来表达权重

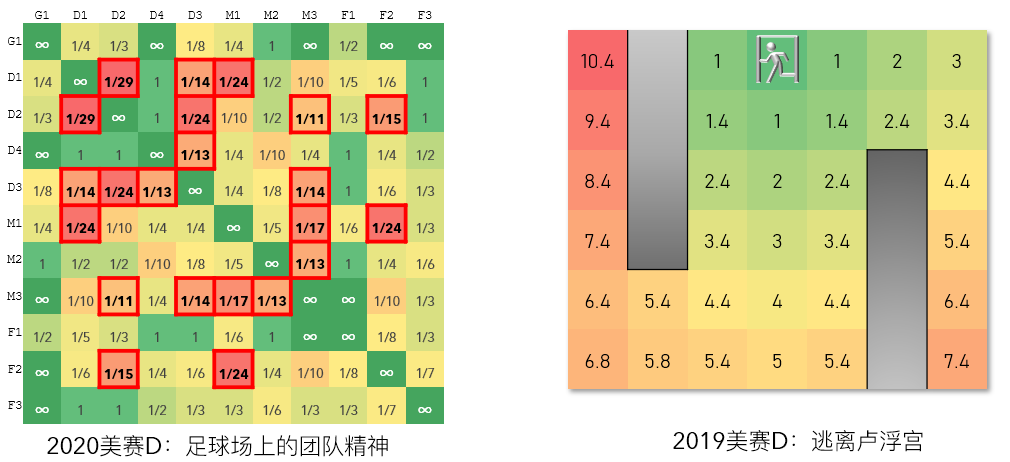

案例1

权重图

  • 我使用的方法：Excel+PowerPoint

    1. Excel中列出数据，利用色阶着色
    2. 拷贝到Powerpoint中注意粘贴选项选择保留原格式。

  • 两个使用案例的共性之处

    • 这两个例子其实都相当于是一个矩阵，将矩阵的各个位置的重要程度标注出来更加明显。

    • 2020美赛D这个计算的是一个逻辑距离；2019美赛D这个其实也计算的是一个距离，颜色表示危险程度。

〔案例2〕不同软件实现热力图

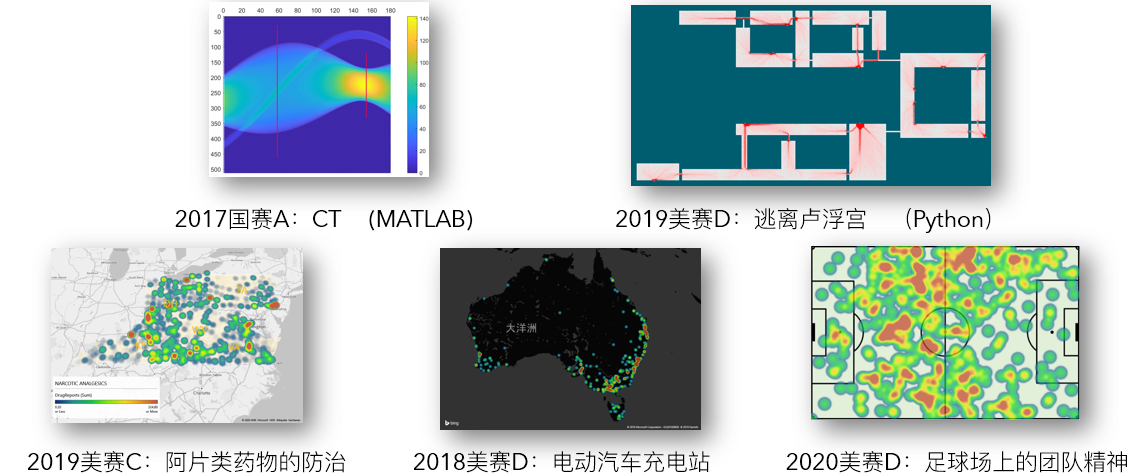

案例2

热力图

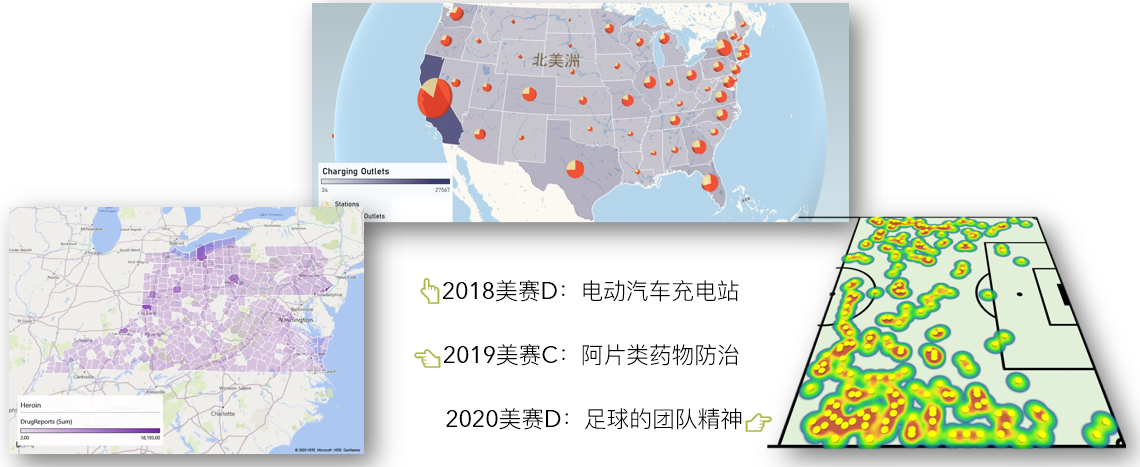

〔案例3〕强大的三维地图

案例3

三维地图入门

  • 这个功能在哪儿？

    • 这个功能是基于微软的Bing地图的。根据官网显示，以下版本有三维地图的功能：Microsoft 365 专属 Excel, Excel 2019, Excel 2016, Excel 2013.

  • 三维地图的功能怎么学？

  • 没有这个功能怎么办？

    • 换一个Office版本，不行就换一台电脑

    • 利用一些其他编程软件的库，亦或者是一些在线处理工具，也很强大。（这里就不介绍了）

三维地图的使用

  • 我使用的方法：Excel

    1. 在Excel中处理好相应的数据，插入菜单中选择三维地图。

    2. 根据自己要制作的不同地图，设置地图初始参数。

    3. 在对应图层，设置位置类型，调节色阶、影响半径等，让它长得像我们需要的热力图。（至于其他设置，大家可以自己摸索）

    4. 调整好各项参数与页面大小，页面左上角演示工具栏中有捕获屏幕，即可获得这个图像。

  • 注意事项

    • 美赛论文不能出现中文，记得安装语言包，使地图上的文字显示为英文。

    • 这个方法的缺点就是不能获得非常清晰的图像。

    • Excel中三维地图的默认设置是地图，可以导入自己需要的背景图，如我提供的足球场等。

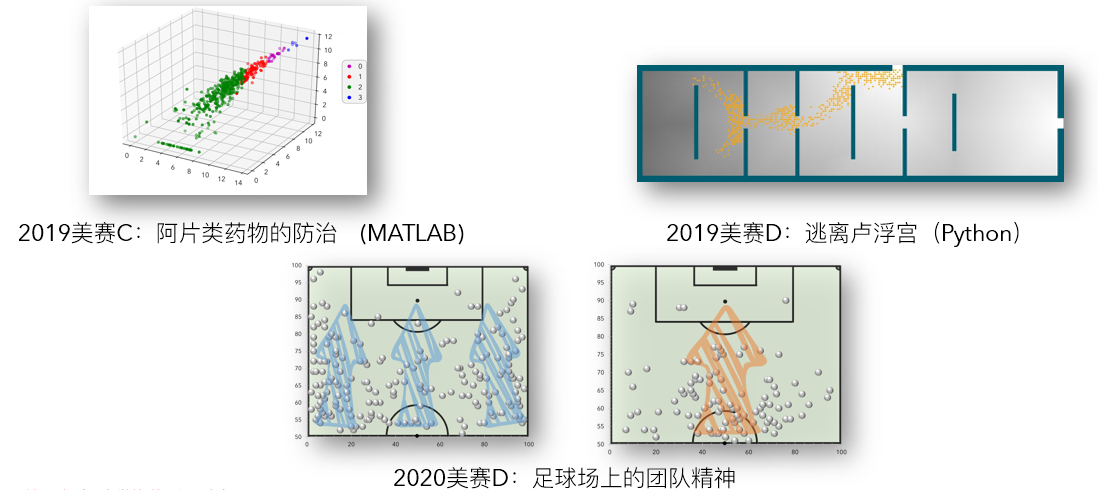

〔案例4〕散点图

案例4

散点图

  • 制作工具：Excel or PowerPoint

    • Office中散点图的制作其实非常基础，就是由你手中有的x, y两组值的坐标利用Office自带图表中的散点图就可以制作。

    • 但这里的问题是如何做的更生动形象，这是我在美赛是画不同灵活度散点图时所思考的问题。

  • 我的想法：

    • 是否可以将这些点变得更形象化？我先把点的形式设置为小足球（有点密恐）；然后就换成了小球。
    • 这个图片的背景能否更贴合题目？把背景设置成足球的半场。

〔案例5〕着色图表

（受19美赛A某O奖论文#1919022启发）

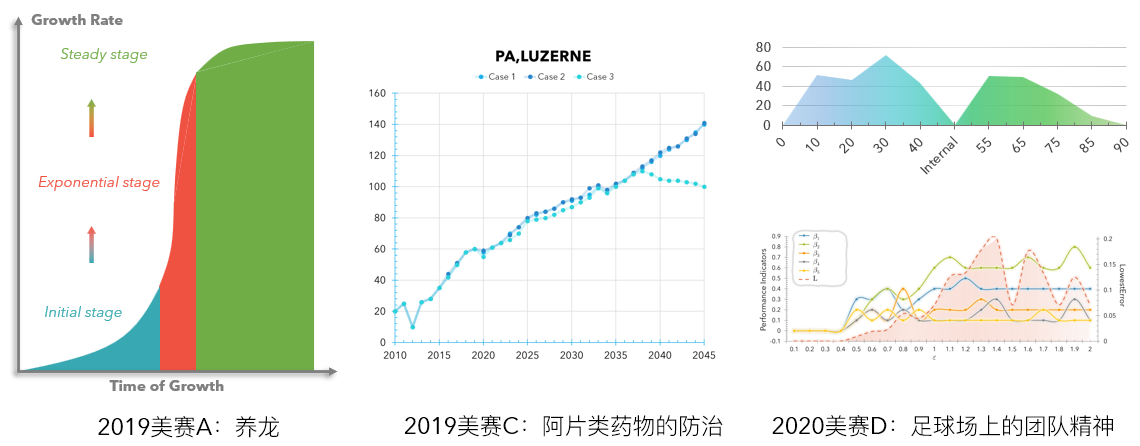

案例5

两类基本着色图表

  • 我使用的方法： MATLAB or Excel+PowerPoint
    • 着色图表其实我是受到了19美赛A的一篇O奖论文的启发才开始做的。其实可以发现那篇O奖论文的图使用MATLAB画的，但是我们没有找到什么好方法，就用Excel+PowerPoint来实现了。

普通折线图、线性拟合图——点実线透明、色彩对比鲜明

  • 推荐把点的颜色设的比较深，把线的颜色设的稍浅，显得更有层次感。

  • 不同线之间的颜色可以遵循两个原则：

    • 对比色（建议这一大段只出现这一张图表使用）

    • 同色系的不同色调（一大段有多张相似图表，可以每张图选择一个色系）

  • 这个在MATLAB中就能实现，不必导出到PowerPoint。

面积图的实现——实际上就是在一块面积内填渐变色

  • 针对MATLAB中的图：先导出为PDF，利用Adobe Acrobat中的导出为PowerPoint获得线条。
  1. 直接利用Office自带的面积图叠一层（勉强够用）
    • 优点：方便，只要把数据在复制一遍选择面积图即可
    • 缺点：Office的曲线图带有平滑拟合，而面积图无平滑拟合，所以会有留白。
  2. 把曲线分割成几段，进行填色*
    • 这个基本可以填满，但是可能会出现意想不到的问题，只对二阶导数大于0的曲线符合的比较好。
  3. 利用Photoshop、Adobe Illustrator等工具处理（我不会）

我傻了，其实面积图的实现从布尔运算更好实现，我怎么就一直没想到呢🤪。具体的可以看这篇推文（来源：黑白间设计），不在重复演示了。

布尔运算在“形状格式”->“插入形状”->合并形状"，有结合、组合、拆分、相交和剪除五种，具体意思其实就是集合的交∩、并∪、补运算。

——2021年2月24日

建议：

  • 多看国赛优秀论文，美赛OF奖论文，寻找别人论文里可取的一些图表表现方式。这也是我在读19美赛A的优秀论文留意到的。

  • 我有的图做的也不是很好，色彩搭配显得比较廉价，特别注意不要滥用渐变色（渐变色的各颜色也要注意）、透明度、阴影、虚线、发光。

  • 这里介绍的也只是一部分方法，实际还有很多其他的表现方式。

〔案例6〕突出对比的智能图表

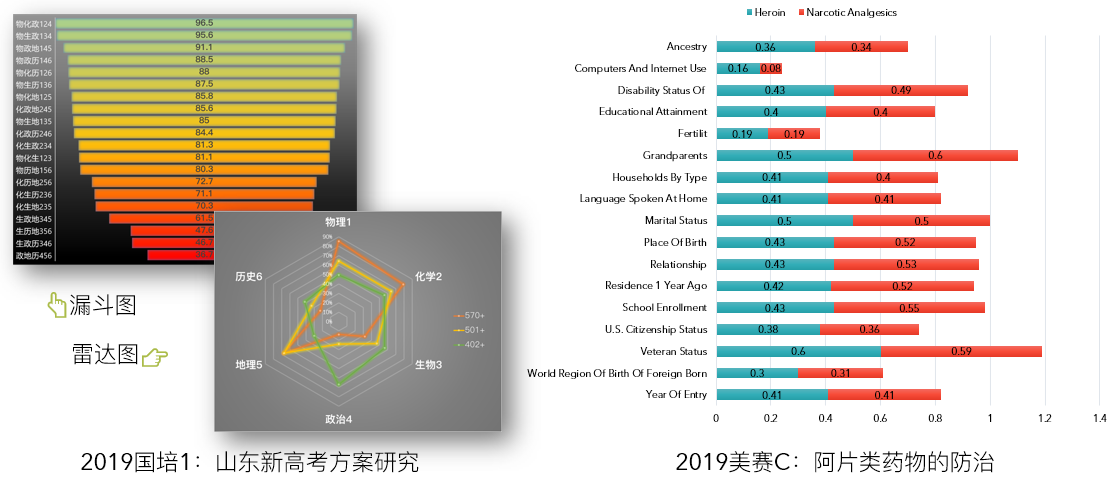

案例6-1

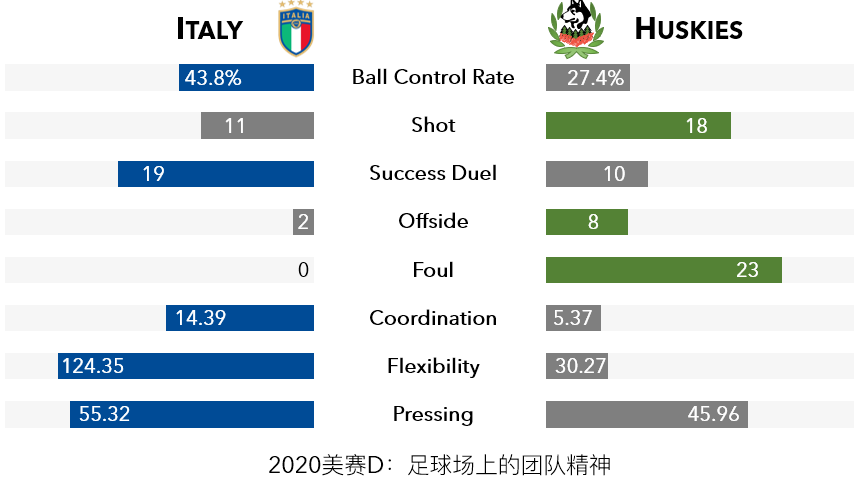

案例6-2

你知道Office自带哪些图表类型？

  • Office自带的图表类型很多

    • 日常最常用的柱状图、折线图、饼图、条形图、直方图。

    • 前面介绍的着色图表中的面积图就是利用组合图实现的。

    • 一组数据选择折线图

    • 另一组数据选择面积图

    • X Y散点图也在前面介绍过了，其实用的不算多。

    • 地图功能我一般利用Excel中的三维地图实现，比较立体，功能也比较多。

    • 突出对比用的比较多的就是雷达图、类似漏斗的部分图表（条形图也勉强算）

    • 树状图可以表现各组分在总体中的多少。

    • 股价图、曲面图、旭日图、箱型图、瀑布图，我用的比较少就不谈了

  • 自带图表使用也不复杂，样式基本可以用自带的图表样式解决

常用的插件

  • 这些插件其实是为制作Slides推出的，这也是我推荐使用PowerPoint而不是Word的一大原因，这些插件很多有会员什么的，我觉得免费的够用了。

  • iSlide插件：设计排版中的矩阵布局、环形布局很好用；有丰富的案例库、主题库、图示库、智能图表、图标库……

    • 比如我那张意大利队和哈士奇队对比的图就是利用智能图表制作的，比Office自带的漏斗图更精致。

    • 我还做过一个类似WiFi样子的图，也是利用的智能图表

  • 口袋动画PA插件：主要是做动画的，其中的矢量工具很好用

  • 其他还有许多插件，我没装，就不多介绍了。

〔案例7〕可有可无的流程图&层次图

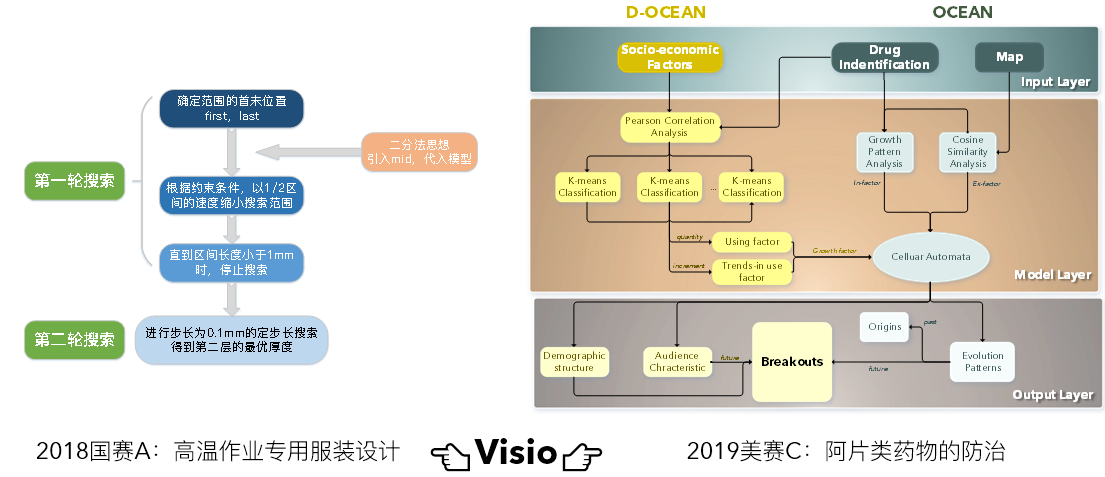

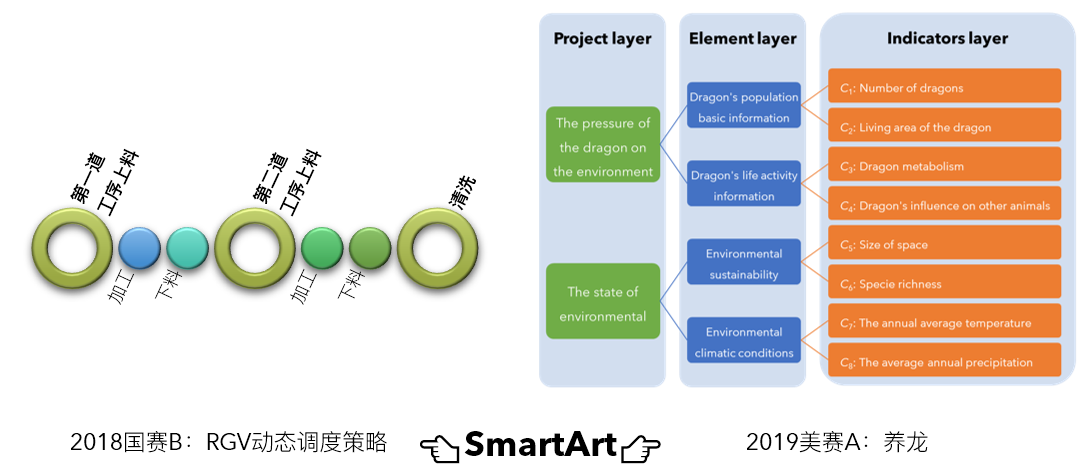

案例7-1

案例7-2

流程图&层次图

  • 我使用的方法：Visio or PowerPoint中的SmartArt

    • Visio尽量使用它的自动连线。

    • SmartArt一定要选用适合的表。

  • 注意事项：

    • 这类图形最重要的就是对齐，对齐，对齐。

      • 同种矩形之间的距离都保持一致，iSlide插件的矩阵布局很好啊！

      • 可以使用PowerPoint自带的智能参考线功能（智能参考线一定要打开啊）

      • 一般画线都让线吸附到对应图形的节点上好了。如果不想要吸附，连线时同时按着这Alt键即可。

  • 可以利用色块使各层次之间变的比较突出。

    • SmartArt找不到合适的情愿不用。SmartArt也可以嵌套在别的图表中使用。

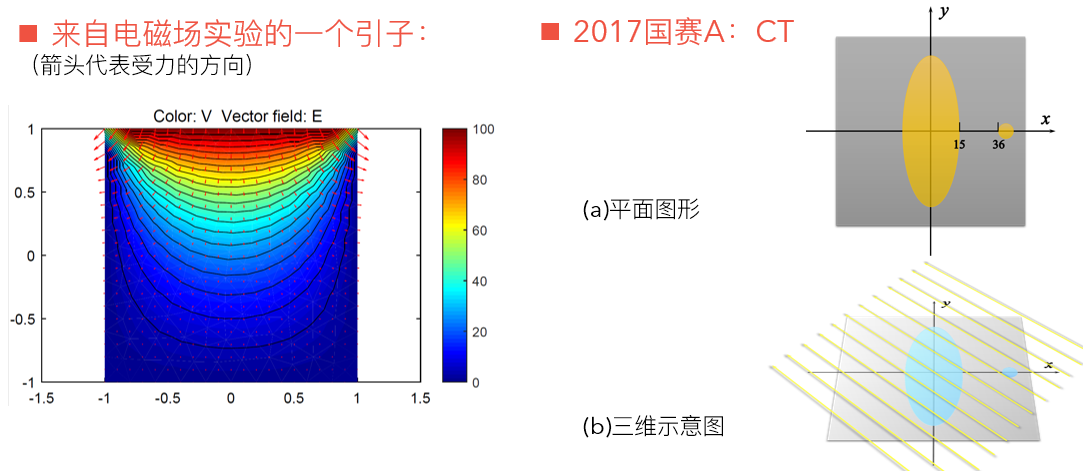

为什么我们需要三维图形？

为什么三维

〔案例8〕PowerPoint还能画三维立体图？

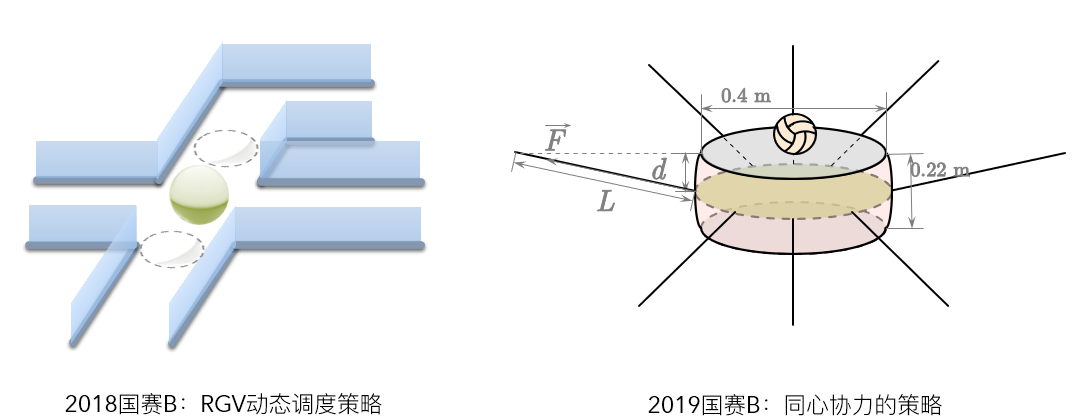

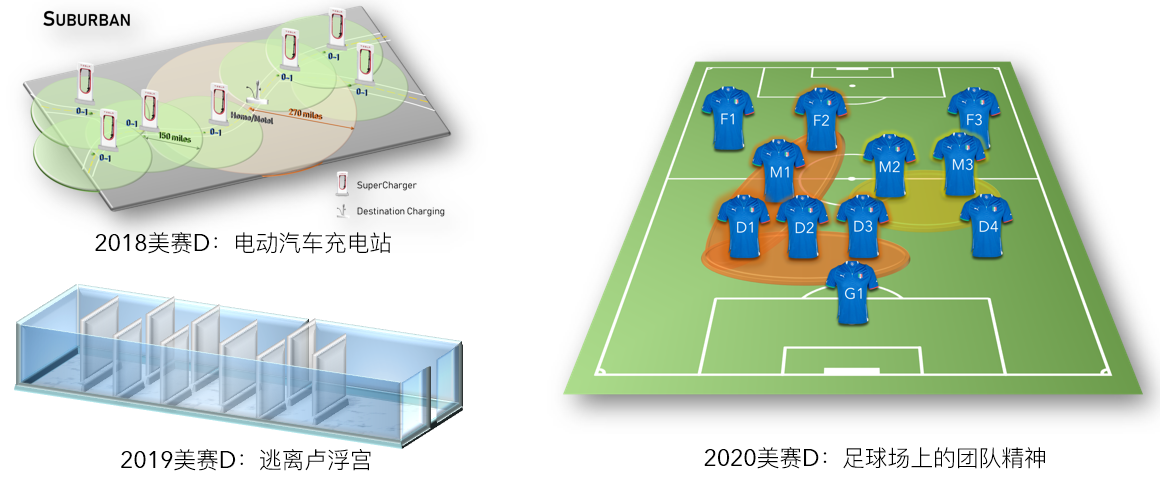

案例8-1

案例8-2

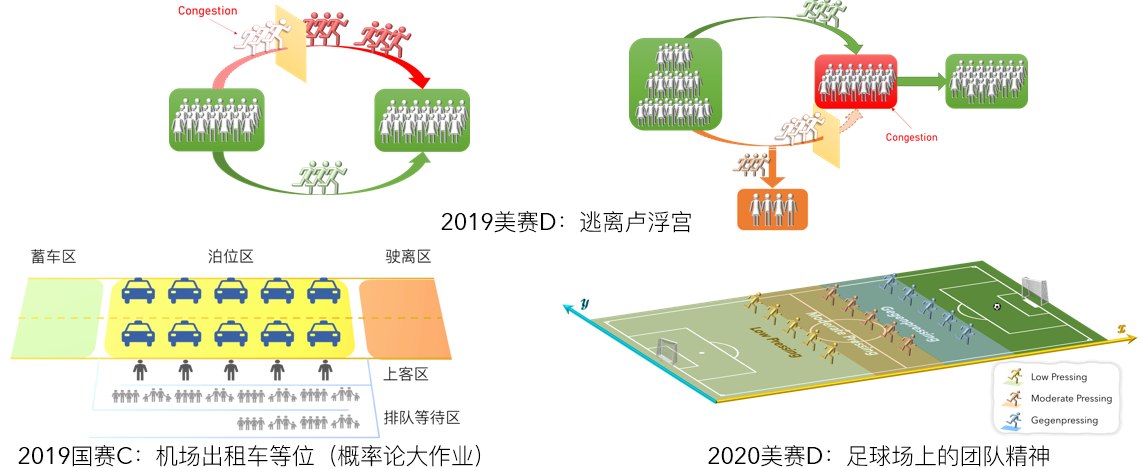

案例8-3

三维绘图的一些工具和技巧

  • 图标素材的来源：

    • 阿里巴巴的iconfont图标库（https://www.iconfont.cn/）

    • Office自带的图标（更新了以后丰富许多）、iSlide插件的图标库

  • 三维绘图的关键点：形状效果的棱台和三维旋转

    • 棱台注意调节深度、光线、材质等，我调节纯凭感觉。
    • 我经常用的各种材质小球其实就是使用棱台效果调节宽度得到的。
    • 三维旋转X Y Z调节的角度我觉得是玄学，欢迎空间解几大佬分享正确做法。
三位格式三维旋转
  • 推荐一个三维绘图相关的b站up主：伊曼如歌（中科大做化学的，所以图片以化学相关的为主，但是思路都很好，讲解也很清晰），还有他的两个公众号“3D max 科研绘图教程交流”、“PPT 三维科研绘图”，内容也很好。

三维图形使用建议

  • 三维图形有什么好处？

    • 可以更直观地体现一些细节，比如光线是如何入射的，不然只能通过箭头的长短体现。

    • 有时候就是为了好看，说难听点就是美术建模。

    • 要平衡好二维图形和三维图形的关系，别什么都三维图形，混在文章里就会格格不入。

  • 建议：

    • 三维绘图其实有时候就是靠的一时的灵感，也不是很好剖析内在的想法。

    • 注意三维图形各部分之间的前后堆叠关系，尤其组合图形尤为重要。

    • 可以适当的引入透明色，渐变色就没什么必要了。

〔案例9〕系统自带的画图3D怎么样？

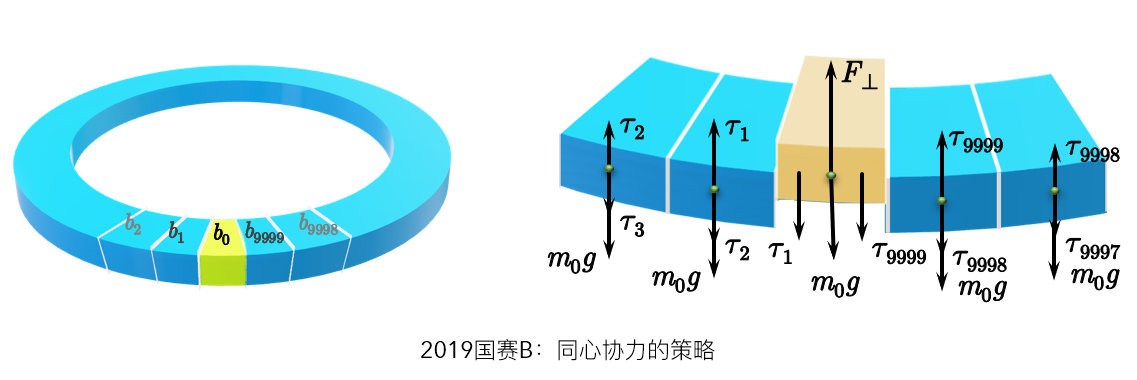

案例9

画图3D软件

〔案例10〕素描？铅笔画？

（受19美赛A某O奖论文#1910246启发）

案例10

这真的是你画的吗？你还会素描？

  • 我不会画素描！！！

    • 这是利用网上的照片加滤镜得到的。

    • 有兴趣的同学可以尝试一下，虽然我不会画画，但我能模仿19美赛A的养龙图啊！

  • 我使用的工具：PowerPoint中的艺术效果

    • 选中图片，选择菜单栏的图片格式。

    • 选择调整工具栏的艺术效果。

    • 选择艺术效果选项进行微调：透明度、压力、铅笔大小……

艺术效果

不管Word还是PowerPoint

字体格式统一非常重要

欢迎大家批评指正，但是留言区好像还不能用（逃
